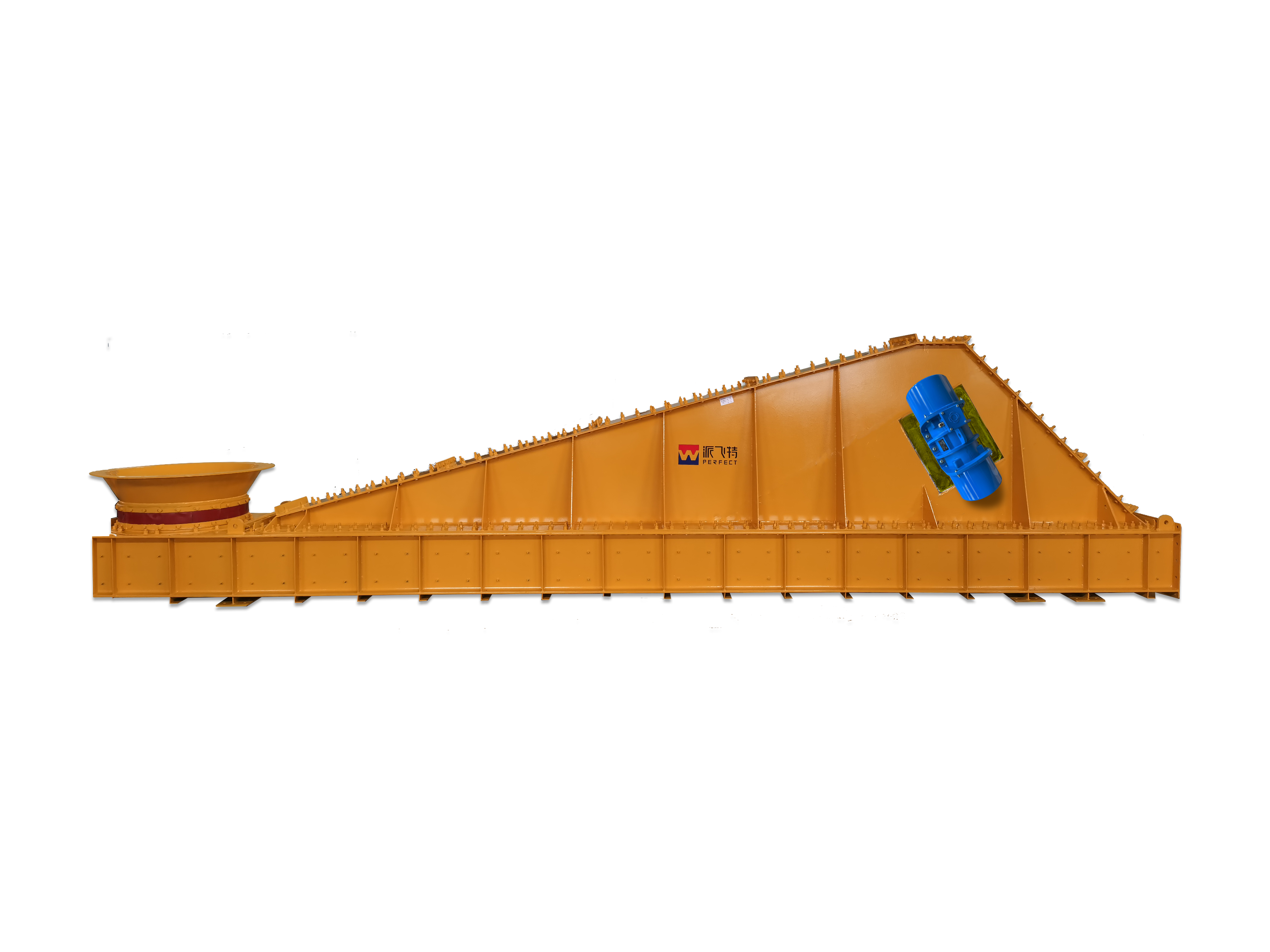

立磨排渣振动给料机

为了跟上市场形式，满足客户的需求，达到生产和环保的要求，我公司根据水泥行业的输送设备特点，优化设备设计，箱体材料螺栓连接避免箱体开裂现象、箱体内部采用高强耐磨钢板具有较长使用寿命，通过配备进口的振动电机及复合弹簧装置，开发生产了新型的立磨排渣振动给料机。

1、新型的立磨排渣振动给料机：

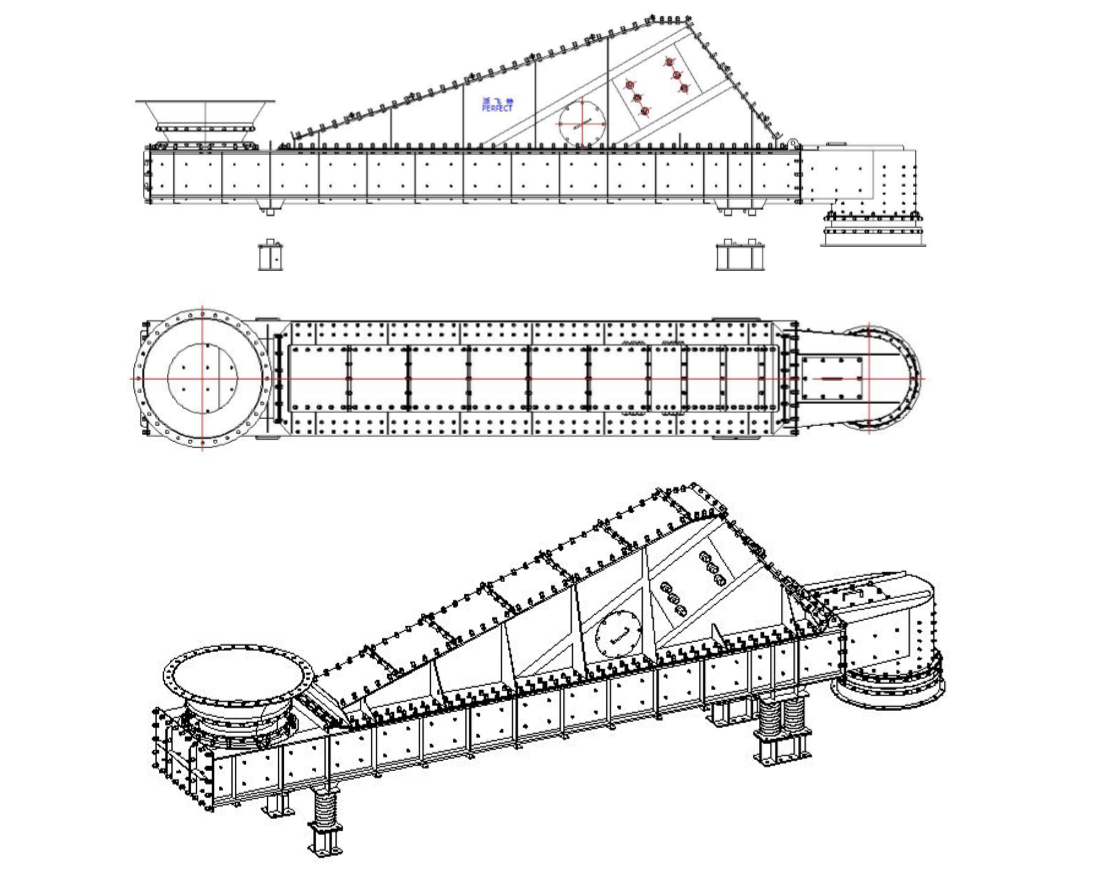

派飞特的立磨排渣振动给料机，包括以下主要部分：

○ 1 进料口，○ 2 进料软连接结构，○ 3 加强筋板，○ 4 进口振动电机，○ 5 减震支架，

○ 6 复合弹簧，○ 7 出料下料口，○ 8 电机底座，○ 9 机体输送槽等等。

2、工作原理

振动给料机是利用振动电机产生的激振力,使输送槽体振动,使槽体内的物料

连续不断流动,达到输送物料的目的。为了防止机壳因振动开裂，我公司设计的新

型振动给料机，采用进口品牌的振动电机，数量是两台，以机体输送槽的纵向竖

直中心平面为对称面，安装在振动电机底座的两侧面上，振动电机的轴线相对于

机体输送槽倾斜设置，这样可以保证将振动电机的激振力合理分布，避免机壳因

振动发生开裂。

3、主要技术指标

振动给料机型号：PFTZD800

输送能力：100-300T/H

输送长度：可达 10 米

振动电机：2 台免维护进口振动电机（根据输送能力选型）

4、设备的优势与效益

4.1 振动电机采用进口知名品牌，其优点是振动电机免维护，在实际

生产中得到了成功的应用，电机内装的专用圆柱滚子轴承的承载力得到了提高，

轴承间隙被增大，振动电机在出厂前用一种专用油脂进行润滑，可以保证在整个使用寿命期间正常运行，可以有效避免重新润滑及所有故障源，如脏的润滑注油嘴，重新润滑时油脂过量或不足，甚至使用错误的油脂，因此配套使用该款振动电机，可以大大节约维护费用。

4.2 振动给料机采用水平布置，优化设计有效解决了下料不畅等问题；

4.3 振动给料机的振动电机底座，与机体输送槽之间通过加强筋连接；

4.4 振动给料机的进料口与输送槽体、输送槽体与回渣斗提，均采用软连接结构，其材料为柔性材料；

4.5 机体输送槽体通过减振支架安装在地基上，槽体与减振支架之间设有复合弹簧；

4.6 振动给料机的机体输送槽，是整体密闭槽型结构，通过高强螺栓连接；

4.7 两台振动电机的振幅相同，且同步逆向运转。
