LVT选粉机笼形转子现场更换技术报告

发布日期：2018-06-20 浏览次数：538

摘要

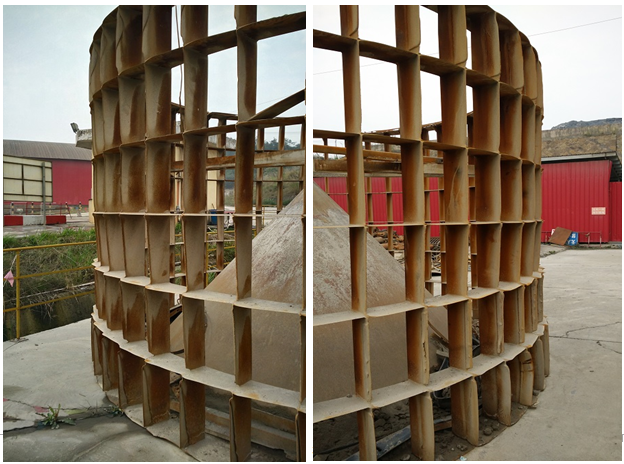

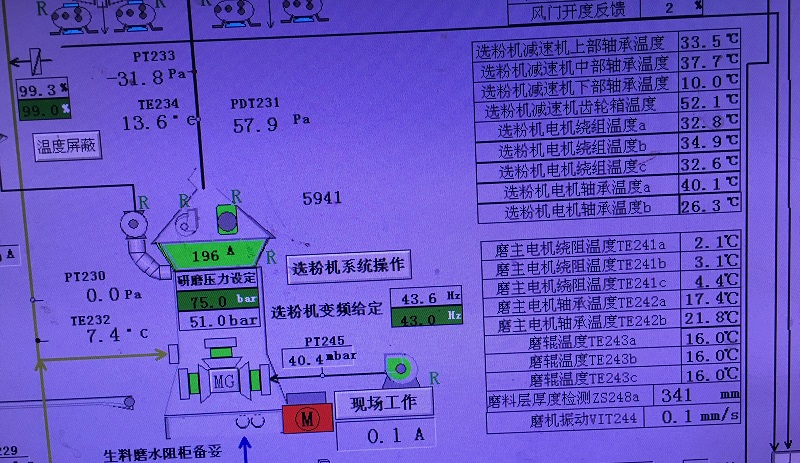

客户Atox50生料立磨配置的选粉设备有RAR-LVT50和RAR-LVT52.5两种型号的选粉机，其中大部分均是2010年以前投产运行的，其选粉机笼形转子均有较严重的磨损（正常使用寿命约8～10年），严重影响了设备的选粉效率和产品细度，近年来陆续需要进行转子的现场更换。

一、旧转子拆卸

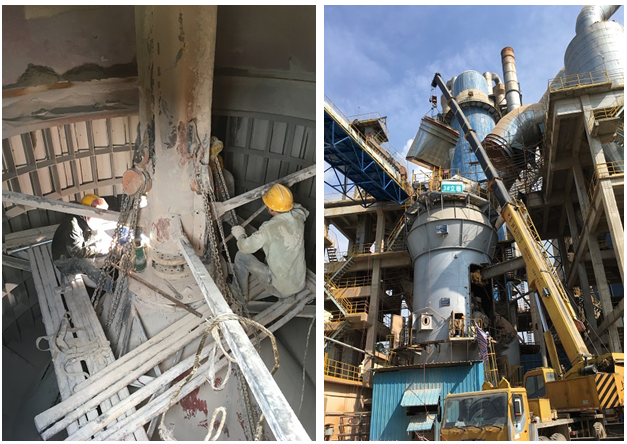

1、使用4只5吨手拉葫芦分4点将旧笼形转子固定在主轴上或上壳体上，拆下锁紧盘防护罩，松开锁紧盘紧固螺栓，使用两只千斤顶配合将转子与选粉机主轴脱离，并将笼形转子慢慢放于灰斗上；

2、拆除选粉机出风管联接并使用汽车吊将出风管吊于地面；

3、拆除选粉机驱动，将电机、减速机及支座吊于地面；

4、拆除选粉机主轴支撑及与上壳体联接固定螺栓，使用吊车将主轴吊出平放于地面；

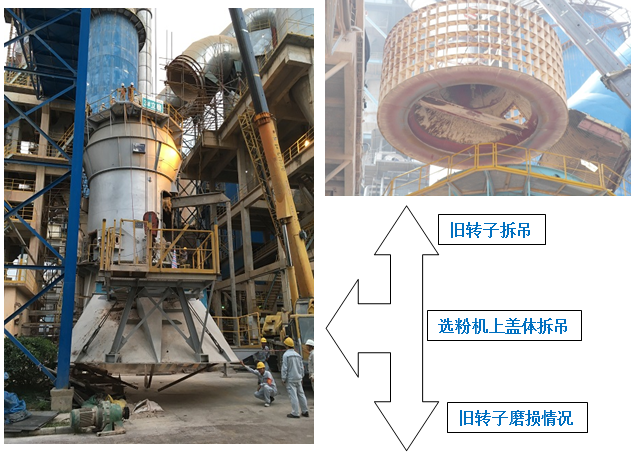

5、拆除选粉机上盖壳体四周法兰全部固定螺栓，使用汽车吊将上部壳体连同4板固定支撑一起吊出平放于地面；

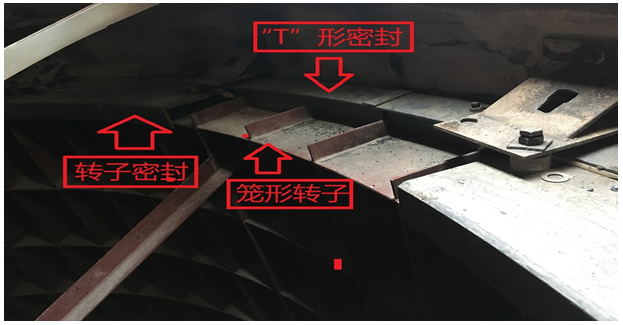

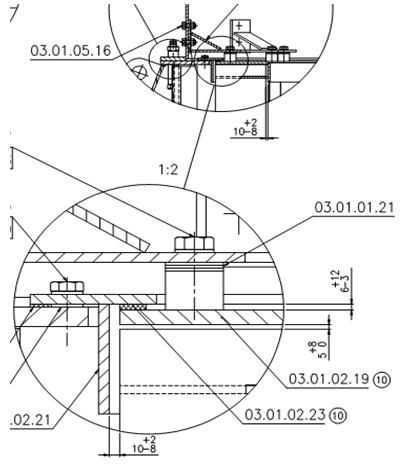

6、拆除选粉机“T”形密封和转子密封，使用吊车将笼形转子吊出平放于地面空地。

二、导向叶片更换

1、利用转子吊出后的空间，拆除磨损严重的旧导向叶片，安装新的导向叶片并调整之间的间距为55mm左右，焊接板条支撑固定；

2、检查下料灰斗等部件的磨损情况，进行相关修复处理。

三、立轴轴承和密封更换

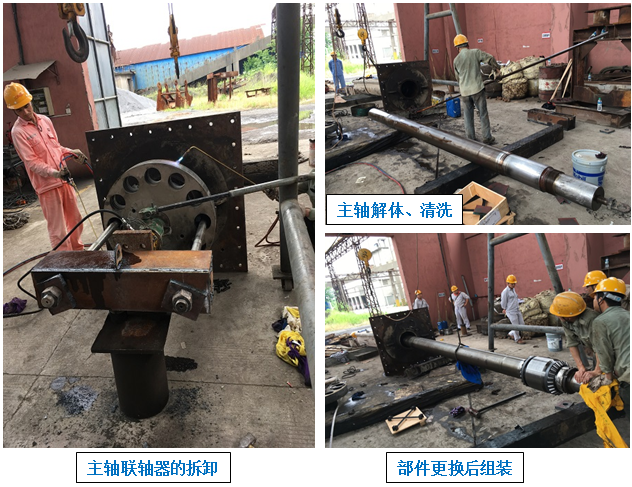

1、使用拆卸工装和千斤顶进行联轴器的拆除；

2、立轴的解体；

3、各部件的清洗；

4、轴承和密封的更换；

5、立轴的组装；

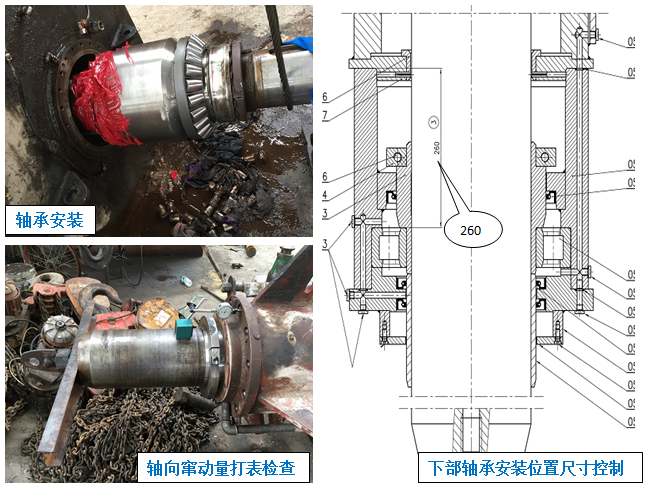

6、主轴组装时将轴承加满润滑脂，并注意下部轴承安装在主轴上的位置控制；

7、使用百分检查安装后立轴的轴向窜动情况，保证有0.15mm左右的窜动量。

四、新转子安装

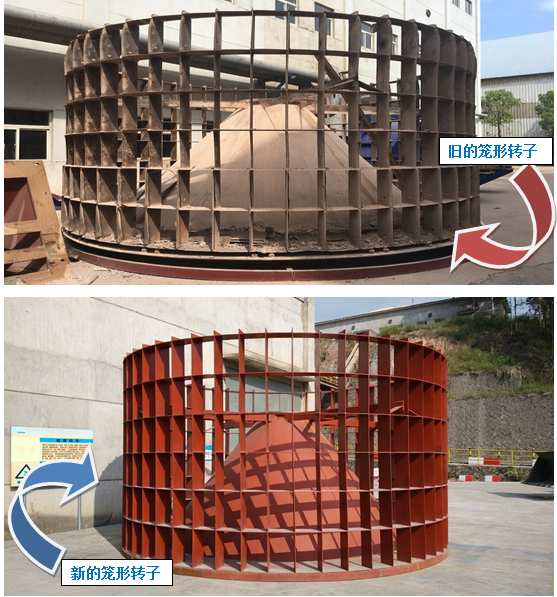

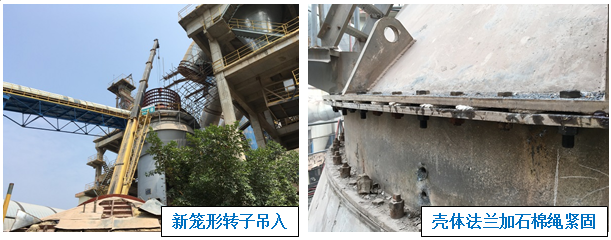

1、使用汽车吊将新笼形转子吊入选粉机内，平放于灰斗上；

2、将选粉机上盖壳体吊装并调整对齐法兰口，穿上固定螺栓，在两法兰面使用石棉绳密封后拧紧螺栓；

3、将组装好的立轴总成吊装就位，进行主轴垂直度的调整；

4、安装选粉机驱动装置；

5、出风管的吊装连接；

6、进行笼形转子与主轴的联接，锁紧盘固定螺栓按标准扭矩490Nm均匀拧紧；

7、连接主轴的4根支撑方钢并拧紧螺栓后段焊固定；
